XLOG 모니터링
XLOG 메뉴는 XLOG 차트와 실시간 트랜잭션 통계 정보를 강화하여 배치했습니다.

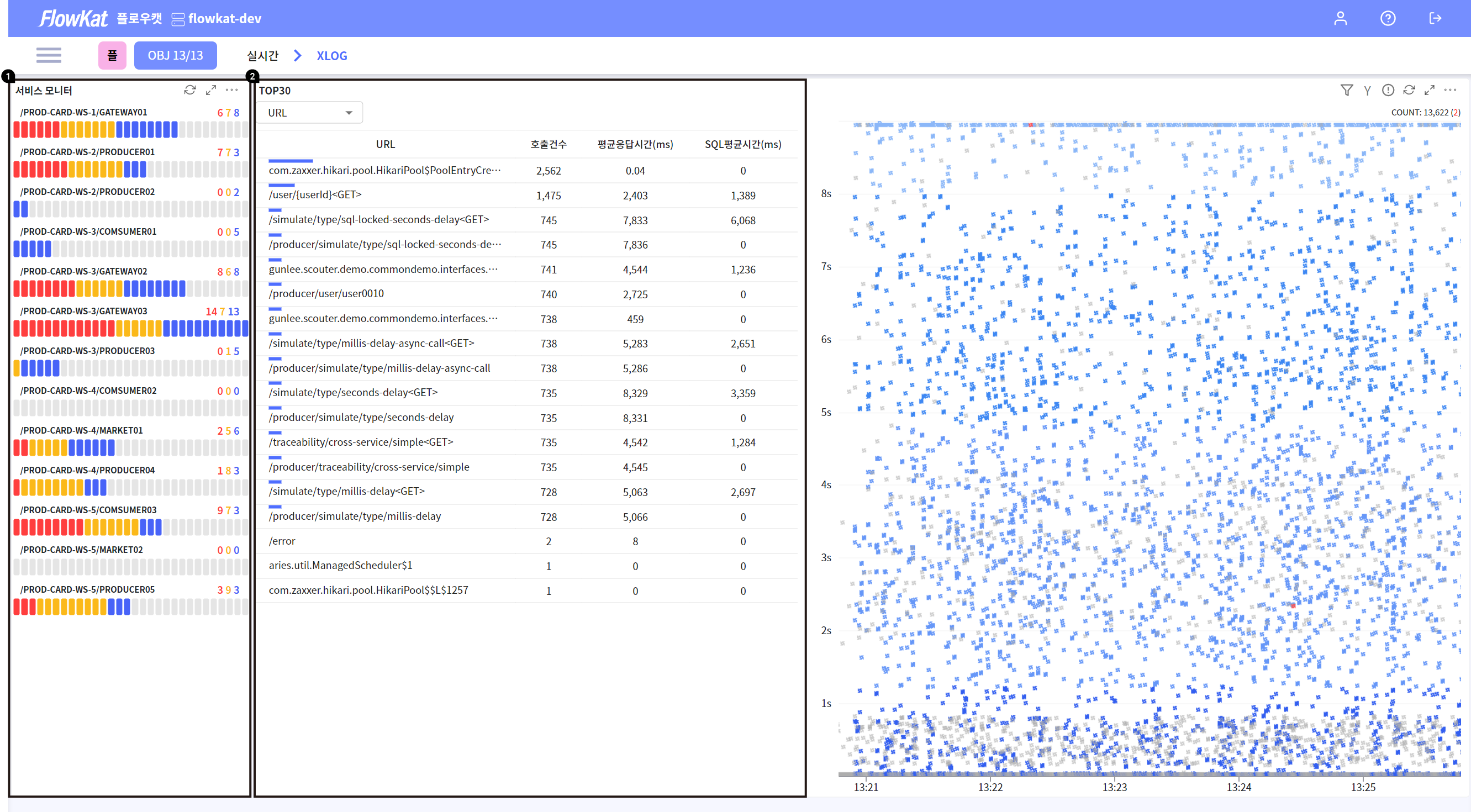

XLOG Overview
- 서비스 모니터: 30개의 막대로 구성된 개별 서비스 현황 차트입니다. 동시에 30개 이상의 트랜잭션이 발생하면 표현 방식은 퍼센트로 변경됩니다.
- TOP30: 실시간 XLOG의 내용을 기반으로 URL, 클라이언트 IP, 사용자 에이전트, 오브젝트 각각에 대한 호출 건수 TOP30을 목록으로 나타냅니다.
XLOG 통계 대표 기능
| 기능 | 설명 |
|---|---|
| URL 호출 건수 TOP30 생성 | 현재 트랜잭션에 대한 URL 통계 정보 확인 |
| XLOG 고급 검색 기능 | XLOG 차트 내용을 상세 검색하거나 Y축 기준을 변경 |
| XLOG 기간 검색 기능 | XLOG의 과거 이력을 조회 |

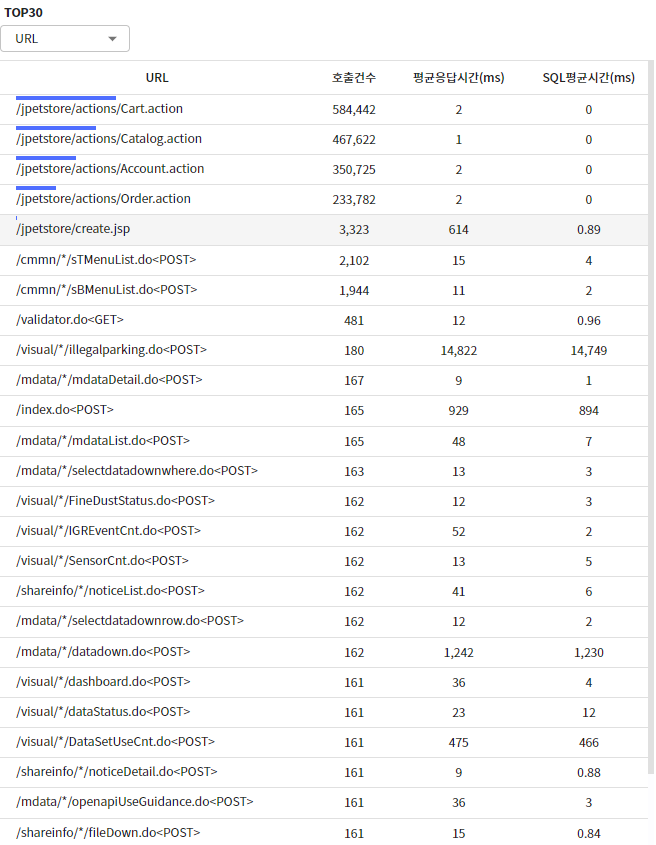

TOP30
기간 검색한 후 전체 트랜잭션의 XLOG 통계 지표를 정렬한 표입니다. URL, 클라이언트 IP, 사용자 에이전트, 오브젝트로 구분하고 호출 건수 기준으로 정렬합니다. 각 항목의 세부정렬은 지원하지 않습니다.
트랜잭션 조회

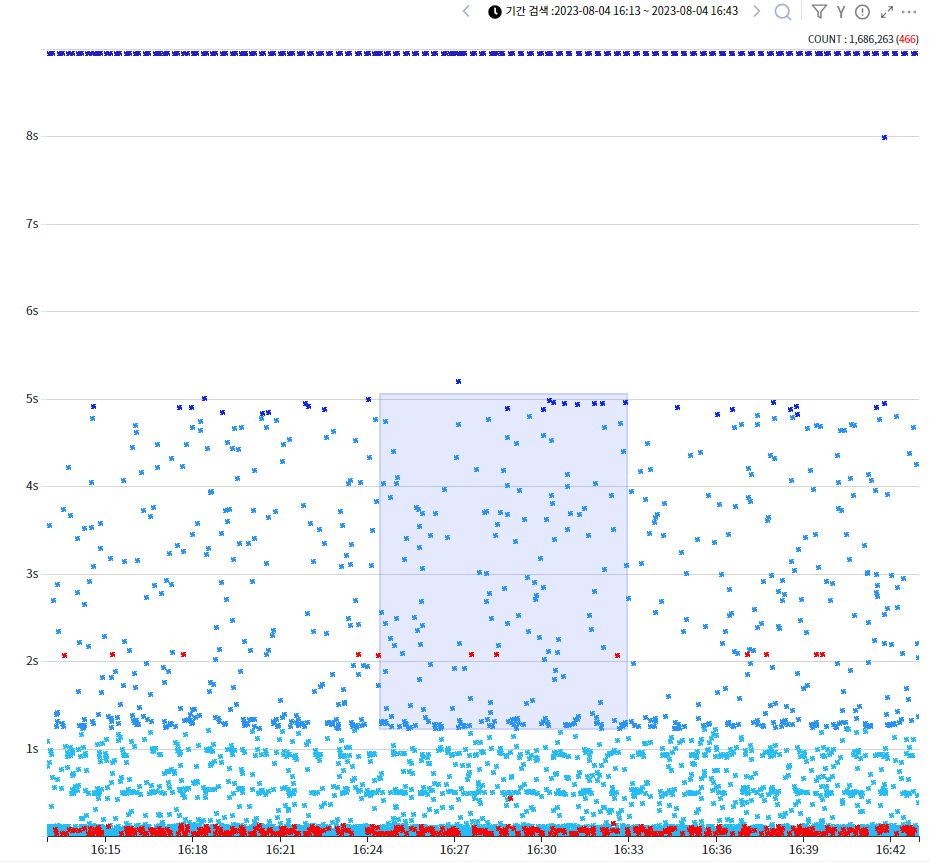

기간 검색 후 특정 영역을 마우스로 드래그합니다.
조회 구간 선택

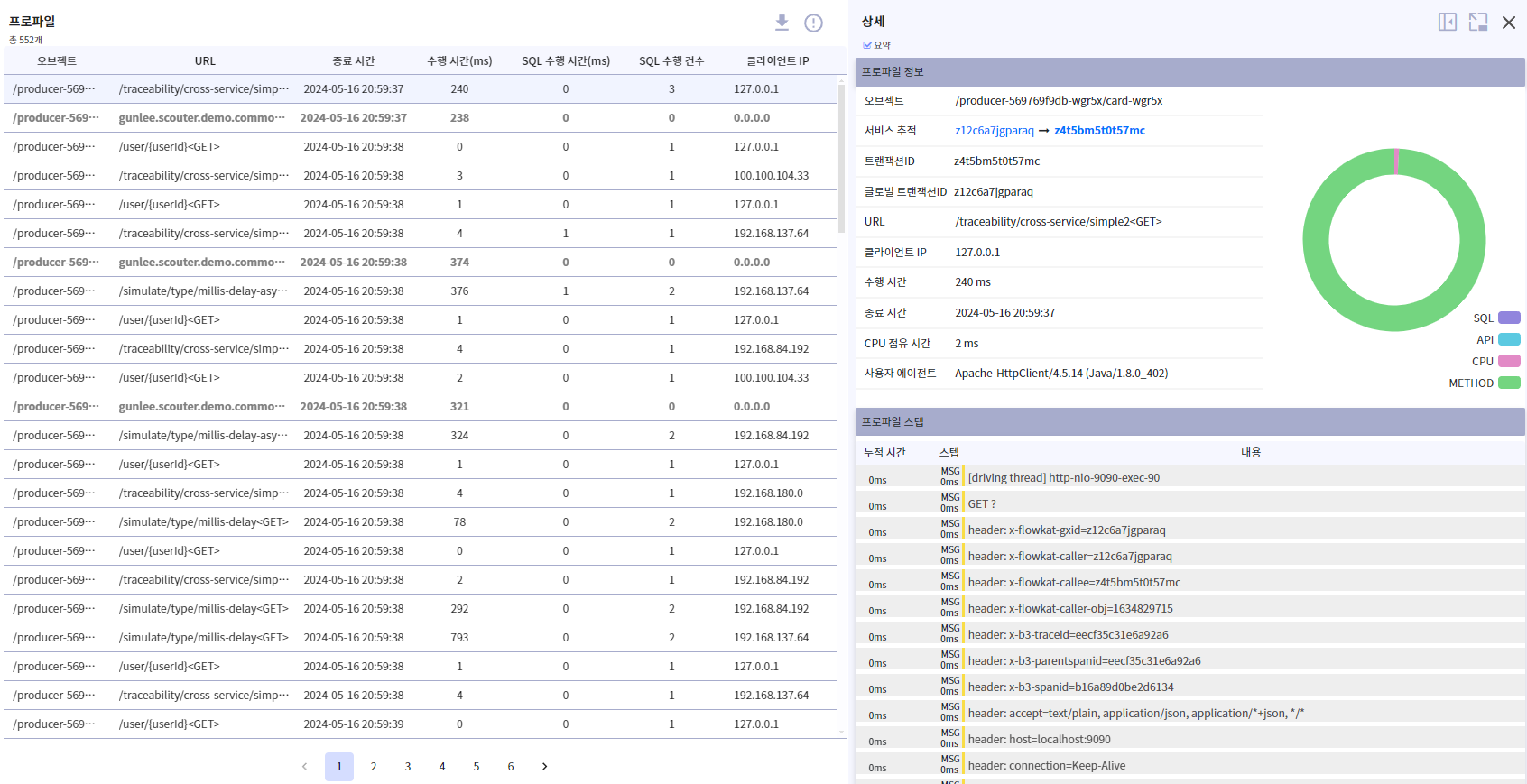

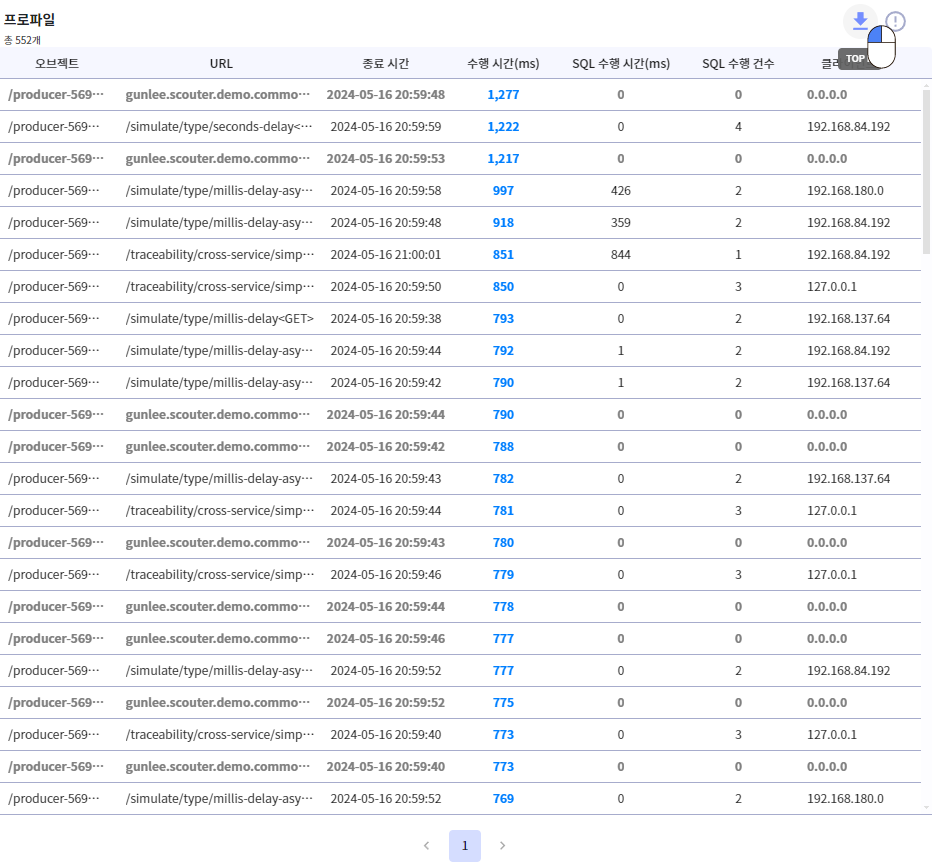

프로파일 조회
마우스 드래그한 영역의 프로파일 내용을 조회하여 화면에 표시합니다.

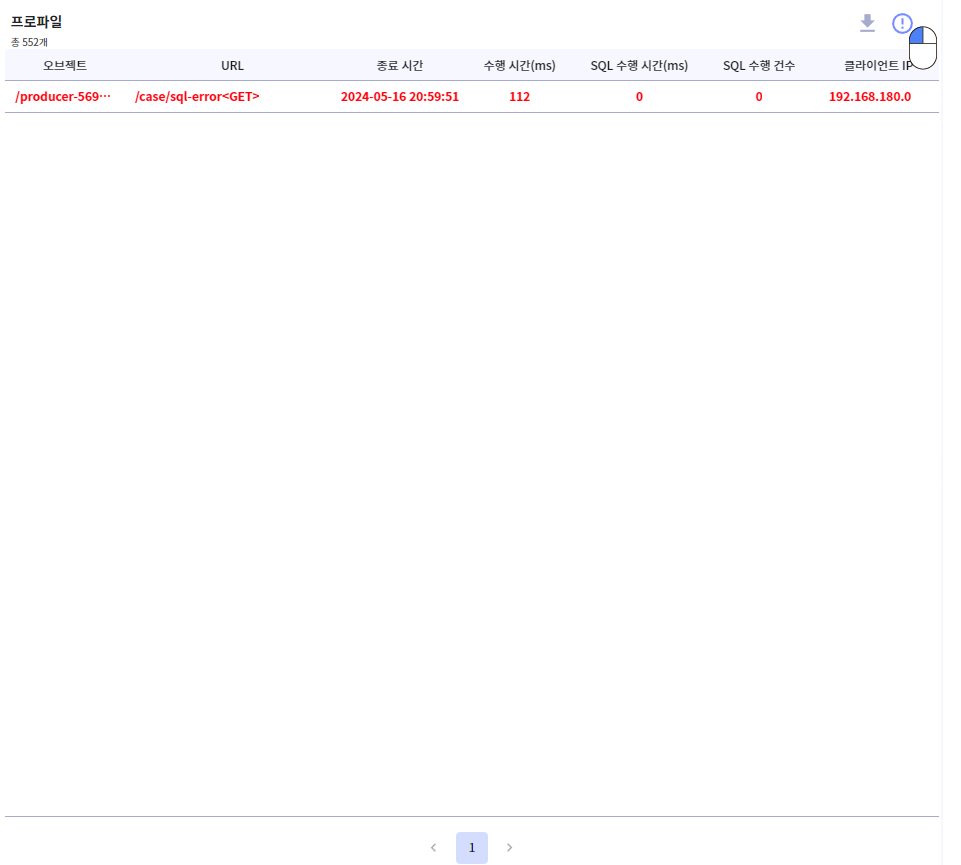

프로파일 조회
-
TOP N 버튼 클릭 시 수행 시간(ms)이 오래 걸린 순서로 정렬됩니다. 다시 클릭하면 이전 화면으로 변경됩니다.
-
에러 필터 버튼 클릭 시 에러만 확인합니다. 다시 클릭하면 이전 화면으로 변경됩니다.
XLOG 고급 검색
XLOG를 검색할 수 있는 조건을 세분화한 메뉴입니다.
XLOG 고급 검색 버튼 클릭

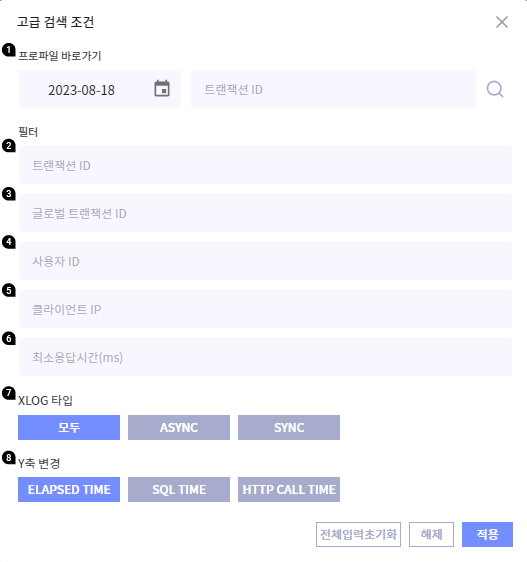

XLOG 고급 검색 조건
- 프로파일 바로가기: 프로파일 종료 날짜와 트랜잭션 ID를 조합하여 프로파일을 검색할 수 있습니다.
- 트랜잭션 ID를 입력하여 조회합니다.
- 글로벌 트랜잭션 ID를 입력하여 조회합니다.
- 플로우캣에서 내부적으로 관리하는 사용자 ID를 입력하여 조회합니다.
- 클라이언트 IP를 입력하여 조회합니다. WildCard를 지원합니다.
- 최소응답시간(ms)을 입력하여 조회합니다.
- XLOG 타입(모두, ASYNC, SYNC)
- Y축 변경(ELAPSED TIME, SQL TIME, HTTP CALL TIME)

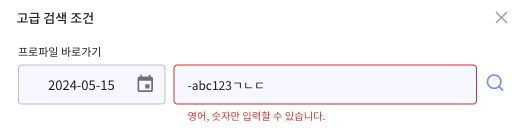

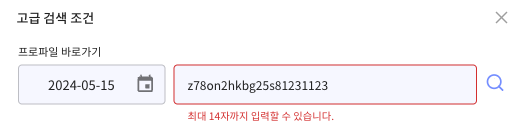

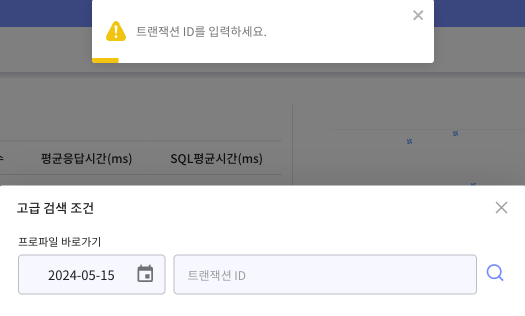

프로파일 바로가기 입력 제약사항
- 필수 정보
- 입력 가능 문자
- 최대 문자 수
프로파일 바로가기 올바른 입력 예시

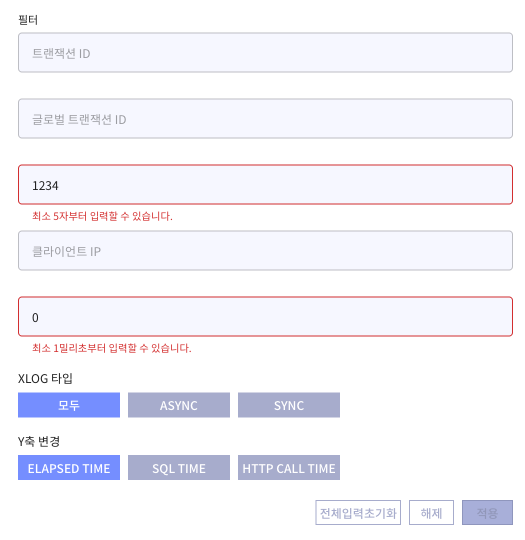

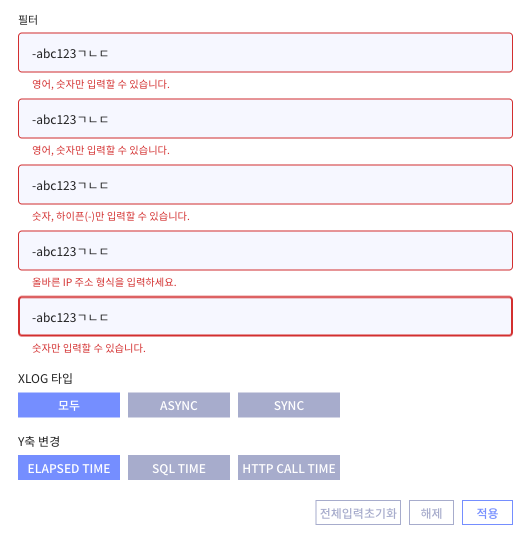

필터 입력 제약사항
- 최소 입력 값
- 최대 입력 값
- 입력 가능 문자

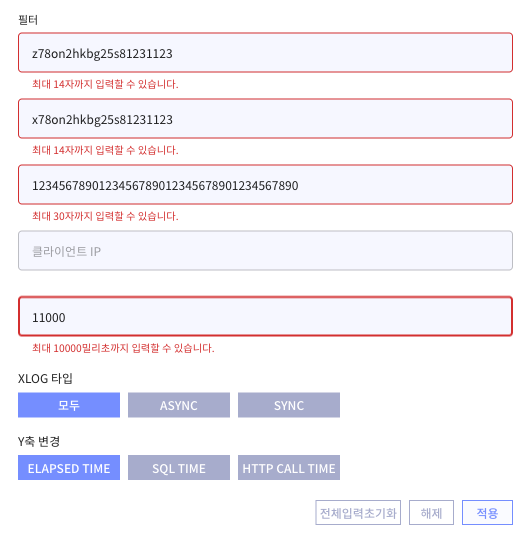

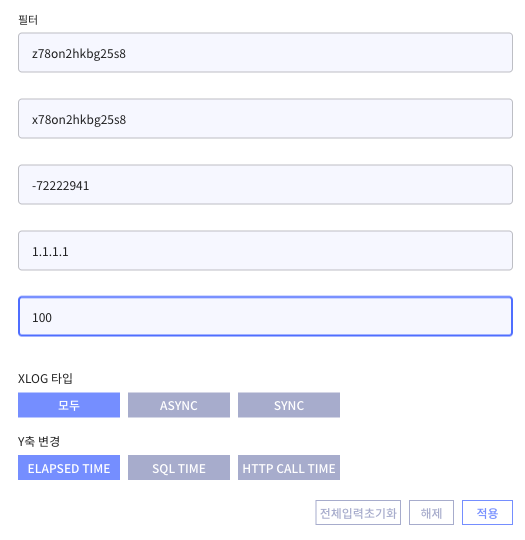

필터 올바른 입력 예시
Y축 자동 보정
Y축의 범위를 응답시간의 최대시간에 맞춰 모니터링할 수 있습니다.

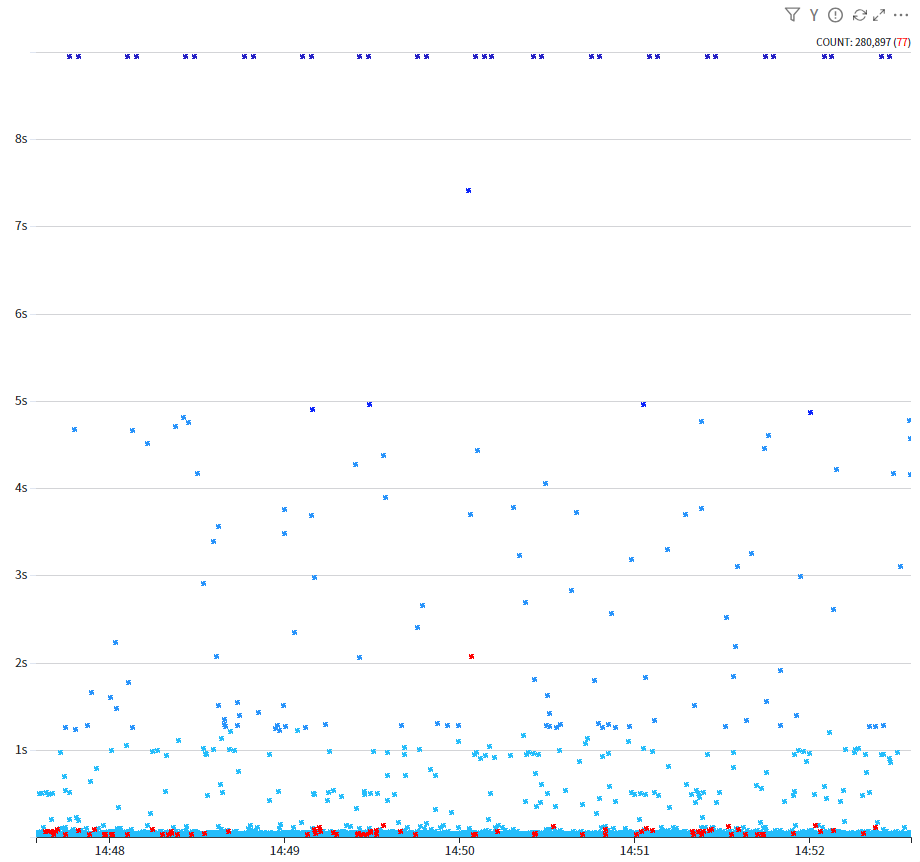

Y축 자동 보정 적용 전

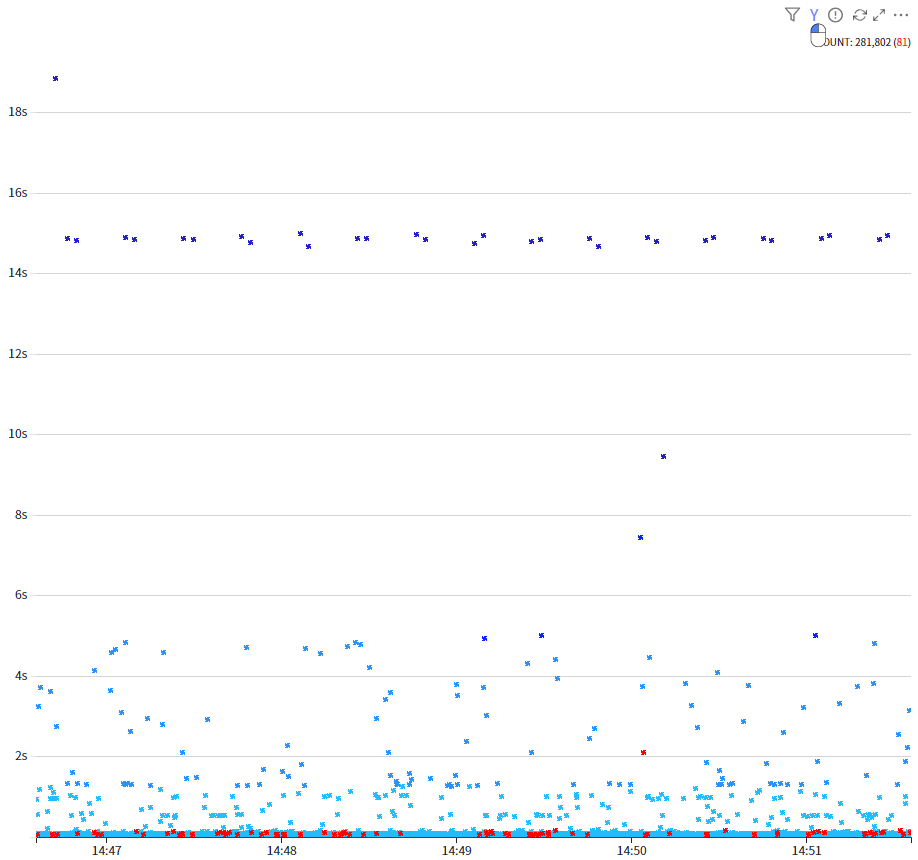

Y축 자동 보정 적용 후
Y축(응답시간) 최댓값을 계산하고 약 1.5초를 더한 Y축을 제공합니다.

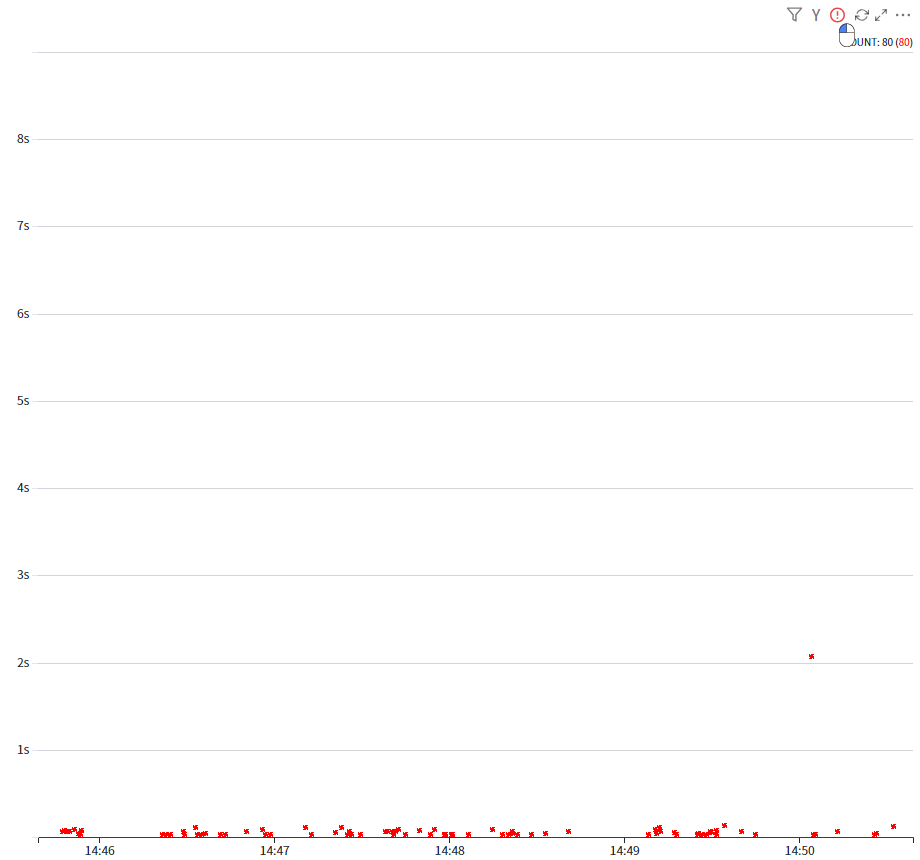

에러 필터
에러 타입만 필터링하여 모니터링할 수 있습니다.
에러 필터 적용 전
에러 필터 적용 후
XLOG 추가 기능
다양한 방법으로 XLOG 데이터에 접근합니다.

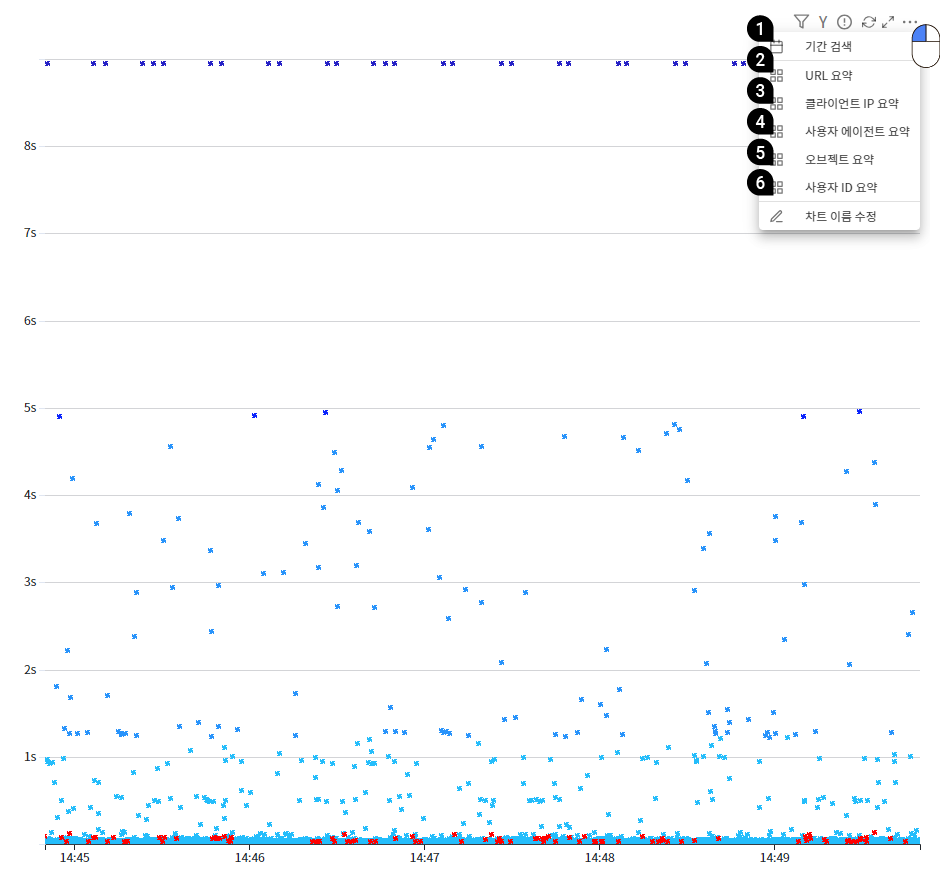

XLOG 요약
- 기간 검색
- URL 요약: XLOG 차트에 표시된 트랜잭션을 URL 기준으로 통계
- 클라이언트IP 요약: XLOG 차트에 표시된 트랜잭션을 IP 기준으로 통계
- 사용자 에이전트 요약: XLOG 차트에 표시된 트랜잭션을 브라우저 사용자 에이전트 기준으로 통계
- 오브젝트 요약: XLOG 차트에 표시된 트랜잭션을 오브젝트 기준으로 통계
- 사용자 ID 요약: XLOG 차트에 표시된 트랜잭션을 사용자 ID 기준으로 통계
기간 검색
XLOG의 검색 범위를 시간으로 설정할 수 있습니다.
기간 검색

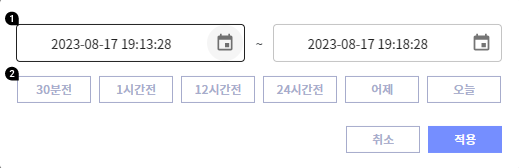

- 수동 기간 설정
- 설정된 기간 바로가기

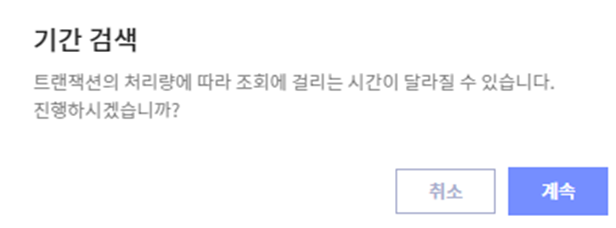

- 조회되는 트랜잭션의 양과 기간에 따라 다음과 같은 안내 메세지가 출력됩니다.
24시간 이하 조회

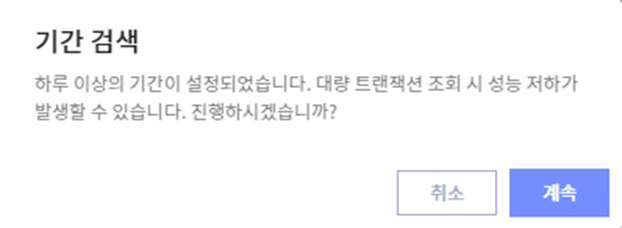

24시간 이상 조회

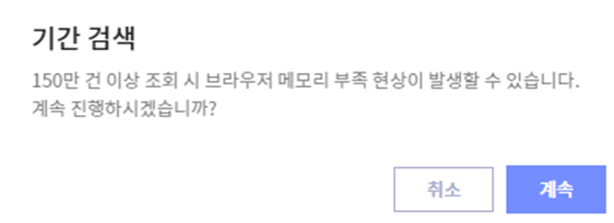

150만 건 이상 조회

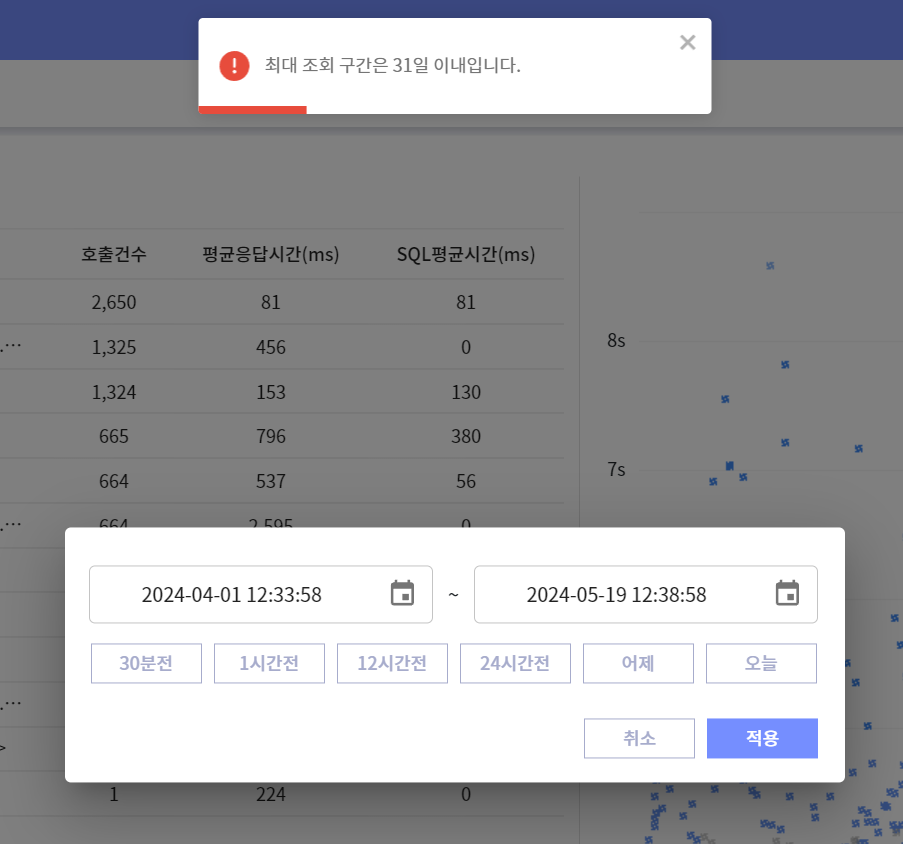

조회 범위 초과
시작 시간은 종료 시간보다 클 수 없으며, 조회 구간은 최소 5분~최대 31일입니다.
URL 요약
XLOG 차트에 표시된 트랜잭션을 URL 기준으로 요약하여 보여줍니다.

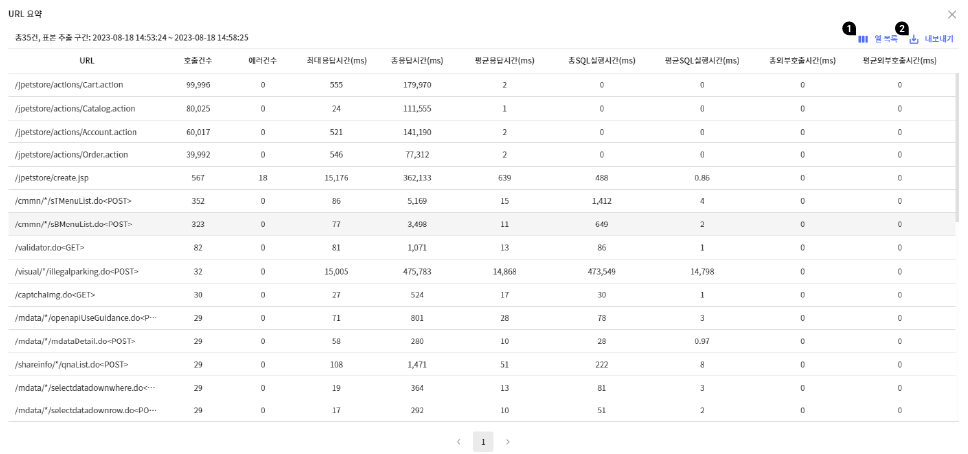

URL 요약
- 열 목록: 열 목록 제어
- 내보내기: CSV 다운로드 제공
| 컬럼명 | 설명 |
|---|---|
| URL | URL 이름 |
| 호출건수 | URL별 호출 건수 |
| 에러건수 | URL별 서비스 에러 건수 |
| 총응답시간 | URL별 응답시간 합 |
| 평균응답시간 | URL별 총응답시간/총호출건수 |
| 총SQL실행시간 | URL별 총SQL실행시간 합 |
| 평균SQL실행시간 | URL별 총SQL실행시간/총SQL실행건수 |
| 총외부호출시간 | URL별 총외부호출시간 합 |
| 평균외부호출시간 | URL별 총평균외부호출시간 합/총외부호출 건수 |

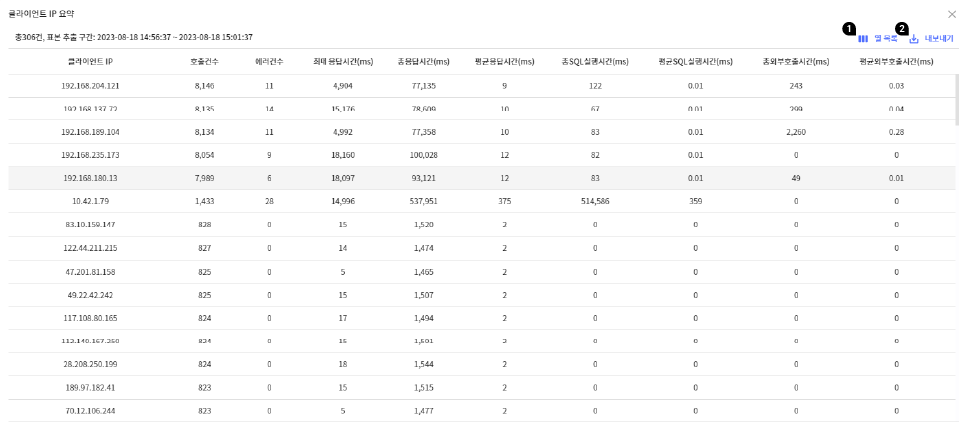

클라이언트IP 요약
XLOG 차트에 표시된 트랜잭션을 클라이언트 IP 기준으로 요약하여 보여줍니다.
클라이언트 IP 요약
- 열 목록: 열 목록 제어
- 내보내기: CSV 다운로드 제공
| 컬럼명 | 설명 |
|---|---|
| 클라이언트 IP | IP주소 |
| 호출건수 | IP별 호출 건수 |
| 에러건수 | IP별 에러 발생 건수 |
| 총응답시간 | IP별 응답시간 합 |
| 평균응답시간 | IP별 총응답시간/총호출건수 |
| 총SQL실행시간 | IP별 총SQL실행시간 합 |
| 평균SQL실행시간 | IP별 총SQL실행시간/총SQL실행건수 |
| 총외부호출시간 | IP별 총외부호출시간 합 |
| 평균외부호출시간 | IP별 총평균외부호출시간 합/총외부호출 건수 |

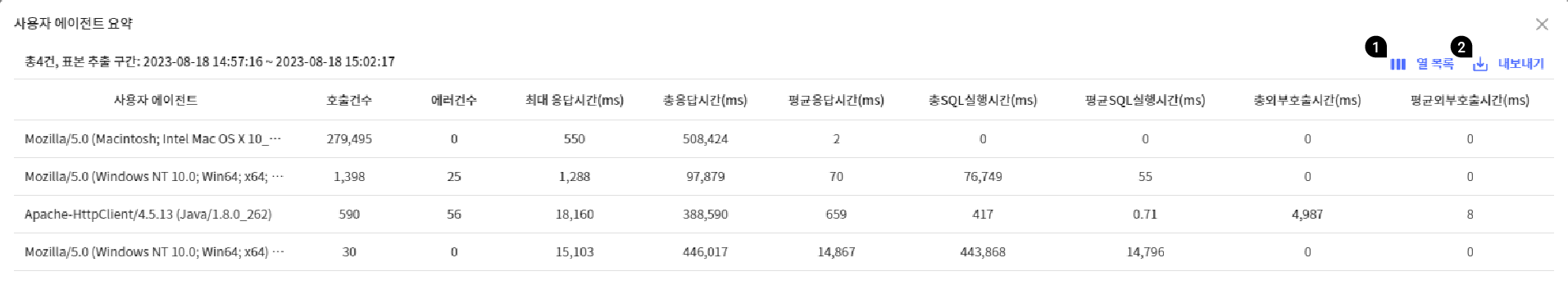

사용자 에이전트 요약
XLOG 차트에 표시된 트랜잭션을 사용자 에이전트 기준으로 요약하여 보여줍니다.
사용자 에이전트 요약
- 열 목록: 열 목록 제어
- 내보내기: CSV 다운로드 제공
| 컬럼명 | 설명 |
|---|---|
| 사용자 에이전트 | HTTP 요청을 보내는 디바이스, 브라우저 등 사용자 소프트웨어의 식별 정보를 담고 있는 요청 헤더 정보 |
| 호출건수 | 사용자 에이전트별 호출 건수 |
| 에러건수 | 사용자 에이전트별 에러 발생 건수 |
| 총응답시간 | 사용자 에이전트별 응답시간 합 |
| 평균응답시간 | 사용자 에이전트별 총응답시간/총호출건수 |
| 총SQL실행시간 | 사용자 에이전트별 총SQL실행시간 합 |
| 평균SQL실행시간 | 사용자 에이전트별 총SQL실행시간/총SQL실행건수 |
| 총외부호출시간 | 사용자 에이전트별 총외부호출시간 합 |
| 평균외부호출시간 | 사용자 에이전트별 총평균외부호출시간 합/총외부호출 건수 |
오브젝트 요약
XLOG 차트에 표시된 트랜잭션을 오브젝트 기준으로 요약하여 보여줍니다.

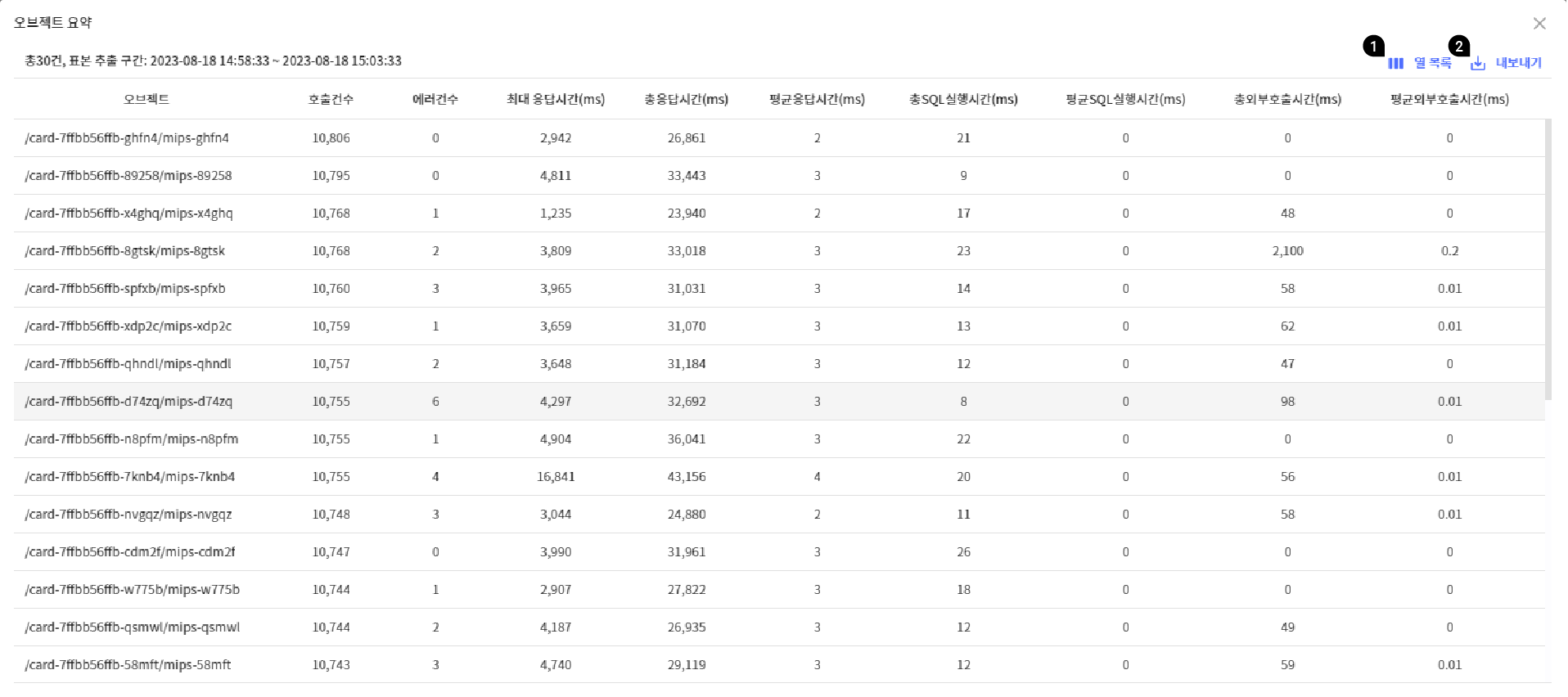

오브젝트 요약
- 열 목록: 열 목록 제어
- 내보내기: CSV 다운로드 제공
| 컬럼명 | 설명 |
|---|---|
| 오브젝트 | 모니터링 인스턴스 이름 |
| 호출건수 | 오브젝트별 호출 건수 |
| 에러건수 | 오브젝트별 에러 발생 건수 |
| 총응답시간 | 오브젝트별 응답시간 합 |
| 평균응답시간 | 오브젝트별 총응답 시간/총호출건수 |
| 총SQL실행시간 | 오브젝트별 총SQL실행시간 합 |
| 평균SQL실행시간 | 오브젝트별 총SQL실행시간/총SQL실행건수 |
| 총외부호출시간 | 오브젝트별 총외부호출시간 합 |
| 평균외부호출시간 | 오브젝트별 총평균외부호출시간 합/총외부호출 건수 |
사용자 ID 요약
XLOG 차트에 표시된 트랜잭션을 사용자 ID 기준으로 요약하여 보여줍니다.

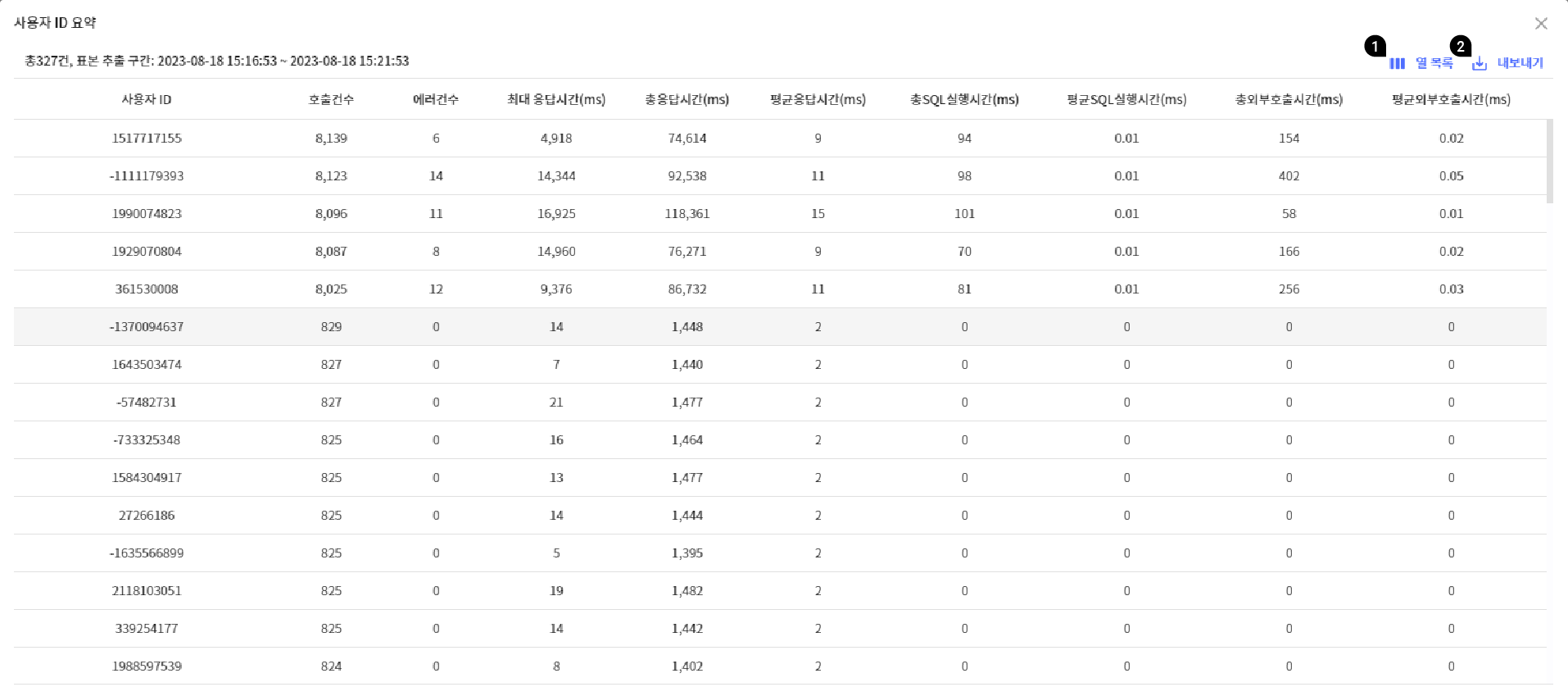

사용자 ID 요약
- 열 목록: 열 목록 제어
- 내보내기: CSV 다운로드 제공
| 컬럼명 | 설명 |
|---|---|
| 사용자 ID | 플로우캣에서 내부적으로 관리하는 사용자 ID |
| 호출건수 | 사용자 ID별 호출 건수 |
| 에러건수 | 사용자 ID별 에러 발생 건수 |
| 총응답시간 | 사용자 ID별 응답시간 합 |
| 평균응답시간 | 사용자 ID별 총응답시간/총호출건수 |
| 총SQL실행시간 | 사용자 ID별 총SQL실행시간 합 |
| 평균SQL실행시간 | 사용자 ID별 총SQL실행시간/총SQL실행건수 |
| 총외부호출시간 | 사용자 ID별 총외부호출시간 합 |
| 평균외부호출시간 | 사용자 ID별 총평균외부호출시간 합/총외부호출 건수 |
