기본 제공 대시보드

플로우캣에서 제공하는 3가지 대시보드의 레이아웃과 구성 요소에 대해 알아봅니다.

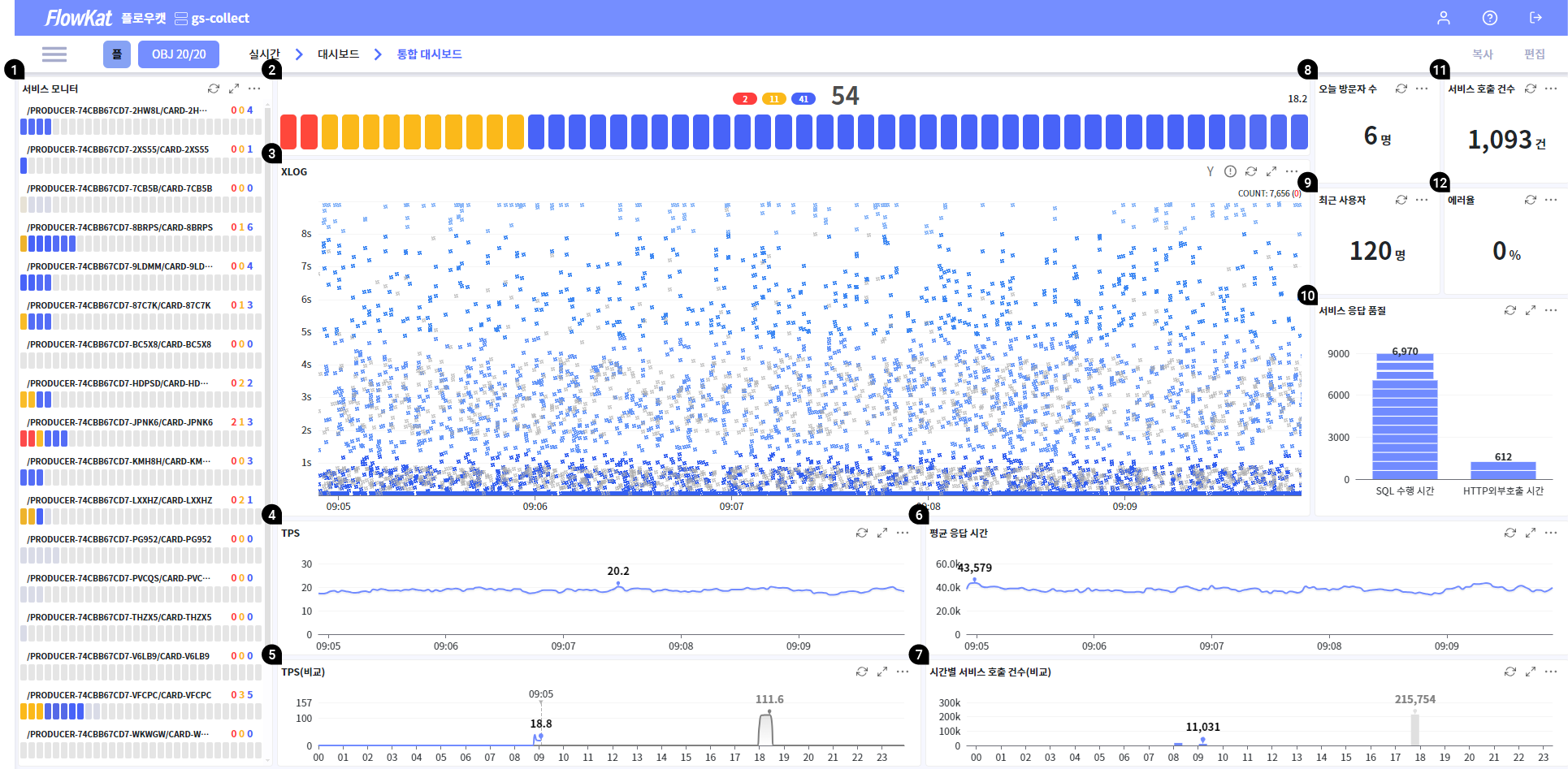

통합 대시보드

사용 중인 서비스 전체를 요약하여 보여줍니다. 사용 중인 오브젝트의 흐름을 관찰하기에 용이합니다.

1. 서비스 모니터
   • 30개의 막대로 구성된 개별 서비스 현황 차트 입니다. 동시에 30개 이상 트랜잭션이 발생되면 표현 방식은 퍼센트로 변경됩니다.
2. 액티브 스피드
   • 50개의 막대로 구성된 서비스 현황 차트입니다. 동시에 50개 이상의 트랜잭션이 발생하면 표현 방식은 퍼센트로 변경됩니다.
3. XLOG
   • 트랜잭션 종료 시간을 기점으로 처리 완료된 트랜잭션의 응답시간을 바람개비로 표현한 차트입니다.
4. TPS
   • 모니터링 대상의 서비스 처리율을 나타내는 차트입니다.
5. TPS(비교)
   • 24시간을 기준으로 어제와 오늘의 TPS를 비교하여 나타내는 차트입니다.
6. 평균 응답 시간
   • 사용자가 업무를 요청한 시점부터 결과에 대한 응답을 받기까지 걸린 시간을 나타내는 차트입니다.
7. 시간별 서비스 호출 건수(비교)
   • 24시간을 기준으로 어제와 오늘의 서비스 호출 건수를 비교하여 나타내는 차트입니다.
8. 오늘 방문자 수
   • 하루 동안 전체 서비스에 접속한 사용자의 숫자입니다.
9. 최근 사용자 수
   • 5분간 1회 이상 서비스 요청을 보낸 유일한 사용자 수입니다.
10. 서비스 응답 품질
    • 서비스 만족도와 연관된 SQL, HTTP 수행시간을 숫자로 표기합니다.
11. 서비스 호출 건수
    • 60초 내 발생한 전체 트랜잭션의 수치입니다.
12. 에러율
    • 30초 내 발생한 모든 트랜잭션 가운데 에러 건수를 퍼센트로 나타낸 수치입니다.

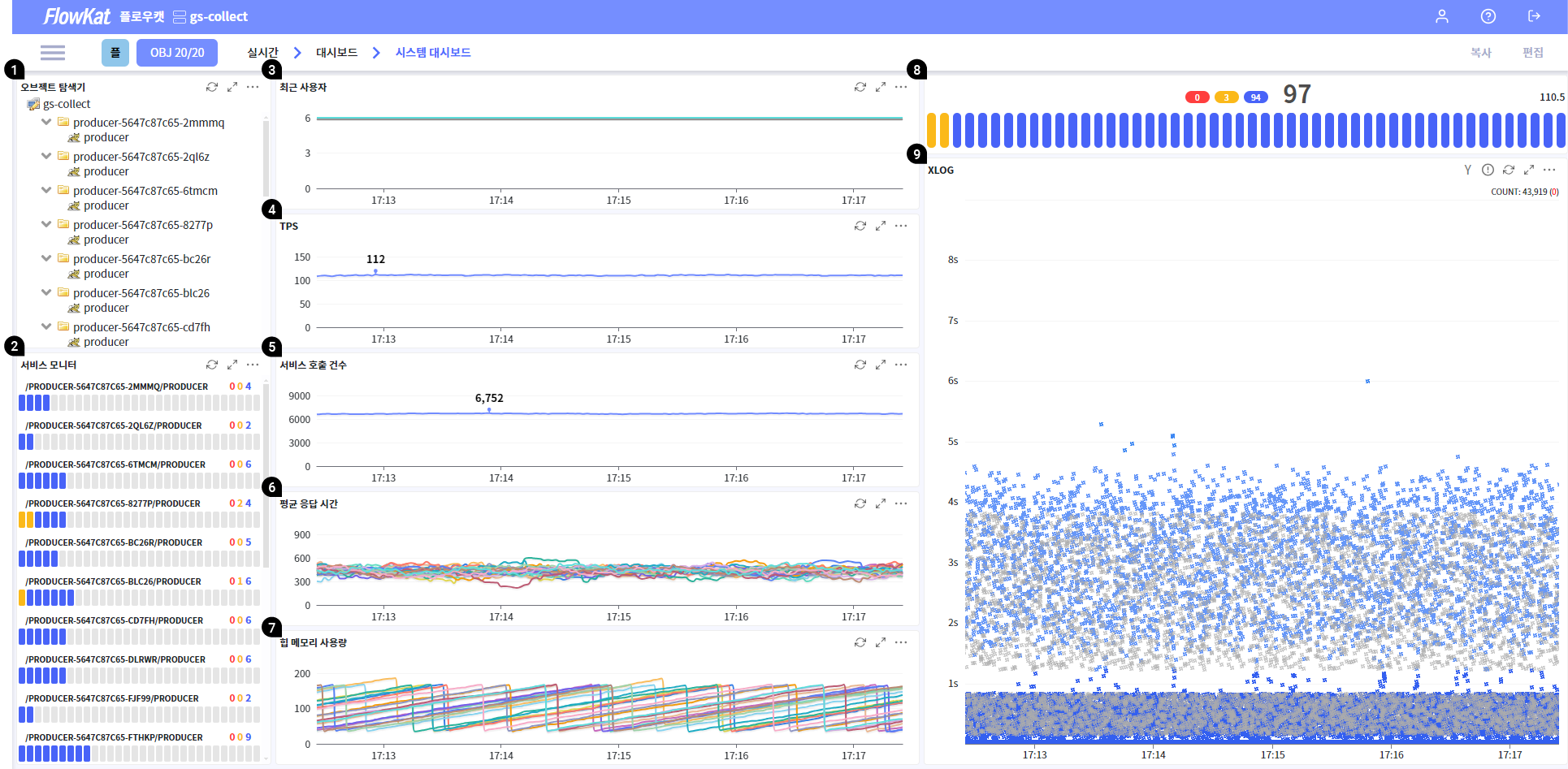

시스템 대시보드

오브젝트 탐색기를 기준으로 배치한 대시보드입니다. 스카우터 CS 프로그램과 동일한 레이아웃을 제공하여 사용자 접근성을 높였습니다.

1. 오브젝트 탐색기
   • 현재 시간을 표시합니다.
2. 서비스 모니터
   • 30개의 막대로 구성된 개별 서비스 현황 차트 입니다. 동시에 30개 이상 트랜잭션이 발생되면 표현 방식은 퍼센트로 변경됩니다.
3. 최근 사용자
   • 5분간 1회 이상 서비스 요청을 보낸 유일한 사용자 수입니다.
4. TPS
   • 모니터링 대상의 서비스 처리 건수을 나타내는 차트입니다.
5. 서비스 호출 건수
   • 60초 내 발생한 전체 트랜잭션의 수치입니다.
6. 평균 응답 시간
   • 30초 내 발생한 전체 트랜잭션의 평균 응답 시간입니다.
7. 힙 메모리 사용량
   • 30초 내 발생한 오브젝트별 힙 메모리 사용량입니다.
8. 액티브 스피드
   • 50개의 막대로 구성된 서비스 현황 차트입니다. 동시에 50개 이상의 트랜잭션이 발생하면 표현 방식은 퍼센트로 변경됩니다.
9. XLOG
   • 트랜잭션 종료 시간을 기점으로 처리 완료된 트랜잭션의 응답시간을 바람개비로 표현한 차트입니다.

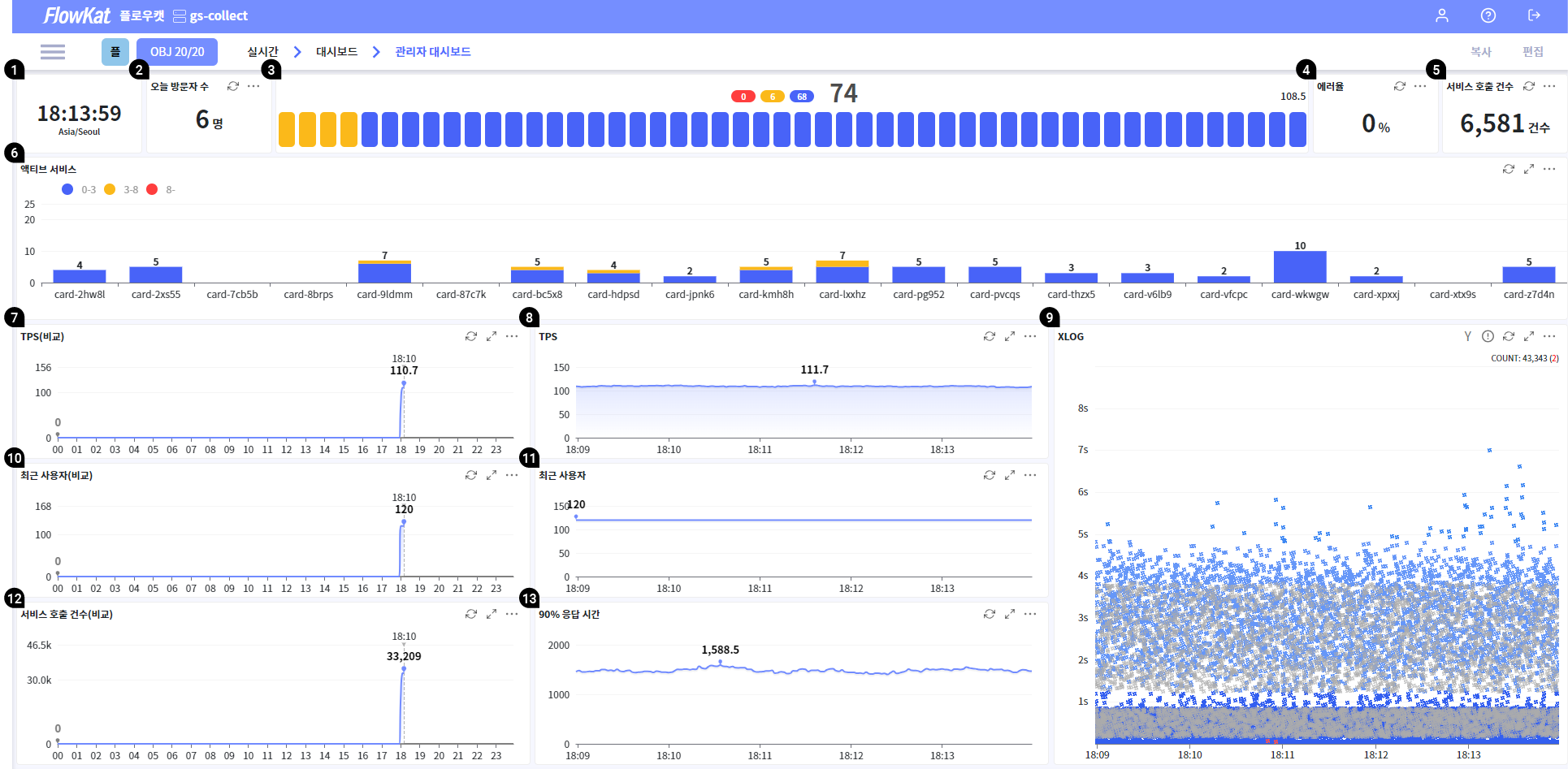

관리자 대시보드

액티브 서비스 각각에 대한 주목도를 높이기 위해 배치한 대시보드입니다. 지연이나 에러, 서비스 정지를 모니터링 최적의 환경을 제공합니다.

1. 시계
   • 현재 시간을 표시합니다.
2. 오늘 방문자 수
   • 하루 동안 전체 서비스에 접속한 사용자의 숫자입니다.
3. 액티브 스피드
   • 50개의 막대로 구성된 서비스 현황 차트입니다. 동시에 50개 이상의 트랜잭션이 발생하면 표현 방식은 퍼센트로 변경됩니다.
4. 에러율
   • 30초 내 발생한 모든 트랜잭션 가운데 에러 건수를 퍼센트로 나타낸 수치입니다.
5. 서비스 호출 건수
   • 60초 내 발생한 전체 트랜잭션의 수치입니다.
6. 액티브 서비스
   • 오브젝트별 막대 차트로 구성된 서비스 현황 차트입니다.
7. TPS(비교)
   • 24시간을 기준으로 어제와 오늘의 TPS를 비교하여 나타내는 차트입니다.
8. TPS
   • 모니터링 대상의 서비스 처리 건수을 나타내는 차트입니다.
9. XLOG
   • 트랜잭션 종료 시간을 기점으로 처리 완료된 트랜잭션의 응답시간을 바람개비로 표현한 차트입니다.
10. 최근 사용자 비교(비교)
    • 24시간을 기준으로 어제와 오늘의 사용자 비교하여 나타내는 차트입니다.
11. 최근 사용자
    • 5분간 1회 이상 서비스 요청을 보낸 유일한 사용자 수입니다.
12. 서비스 호출 건수(비교)
    • 24시간을 기준으로 어제와 오늘의 서비스 호출 건수를 비교하여 나타내는 차트입니다.
13. 90% 응답 시간
    • 90% 느린 응답시간 지표를 나타냅니다. 최근 30초 동안의 90% 응답 시간입니다. 해당 지표 최대 응답 시간은 10초입니다.
